LCD 모티터 수리후가..고수는 패스 입니다..초보자분들만..참조 하셔요

다리가 8개달리 작은 FET 교체도, 어렵고,

립스보드 대체품 교체후 FET 를 다시 손상시키는 원인을

찾아야 하는 과제를 남겨둔 수리 후기 입니다.

요즘은 누구나 컴퓨터 수리를 잘 하십니다. 집안에서 아빠가 오빠가 형이.

인터넷이 발달되어있다보니까, 가벼운 컴퓨터 오류나, 가벼운 수리정도는

인터넷에서 나오는 수리후기나, 부품교체 또는 부품 A/S 로 가정에서나, 회사에서나,

소비자가 아는범위내에서 대부분을 점검 합니다. 그렇게 정검을 하다가..하다가.. 않되면

수리 센터를 찾는다던가, 동네 컴퓨터 수리점에 가서 수리를 하고는 하는데요.

운영자도 역시 가벼운 수리만을 위주로 하는 편 입니다. 어려운 중정비는 꼭 필요하지 않으면

원인만 알고, 대용품으로 내구성 좋은 고급 중고로 대체를 해주거나, 여의치 않으면.

개선된 신품으로 대체해주는데요, 그러나, 반드시 살려야할 중요한 부품은 대도시의 유명한 수리점에 의뢰를 해서 수리를 받아옵니다만. 기간이 오래 걸리다 보니..

본의 아니게 조금 난이도 있는곳 까지..점검수리를 해보기도 합니다.

오늘도 본의 아니게..LCD 모니터 24인치가 오류를 일으키고 있어서.

의뢰가 들어와서 점검을 해보게되었습니다.,

증상은요, 컴퓨터 전원을 키면. 모니터에 전원불이 들이오면서..청색불이 들어오면서,.

5초안에 화면이 다시 나가는것 입니다.

그러고 나서는 화면이 아예 검은 상태로 있는것 입니다.

보통 이런 증상은 컴퓨터의 인버터나 백라이트에 연관되는 부품에 이상이 생겨서 그런데요

이런 증상으로 수리점에 가서 해당 메인보드를 A/S 를 받을려면..시간도 걸리고,

단순부품 교채시 비용도 3~ 4만원 정도 할것 입니다.

이럴때에는 인터넷의 LCD 모니터 수리키트를 파는 가계들에서. 키트들을 구매해서 수리를 하면.

더욱더 저렴하면서도, 내구성있는 부품으로 조합이 가능함으로.

수리후 수명이 더 길어질수 있습니다.

즉 장기간 사용한 오래된 메인보드의 소자 부품을 2~ 3개 교체하는것 보다

풀 페키지로 된 키트로 교체하는것이 메인보드의 수명을 좀더 연장 시킬수 있다는 뜻 입니다.

비용이 1~ 2만원 추가 될수 있는 부분도 있지만요

그래서 오늘은 위에서 말씀드린 두가지 방법으로 모니터를 수리 하는 방법 입니다.

사실은 수리 방법이라기 보다는..인터넷의 여러 수리 고수들의 후기를 보고.. 따라해보는 것이죠

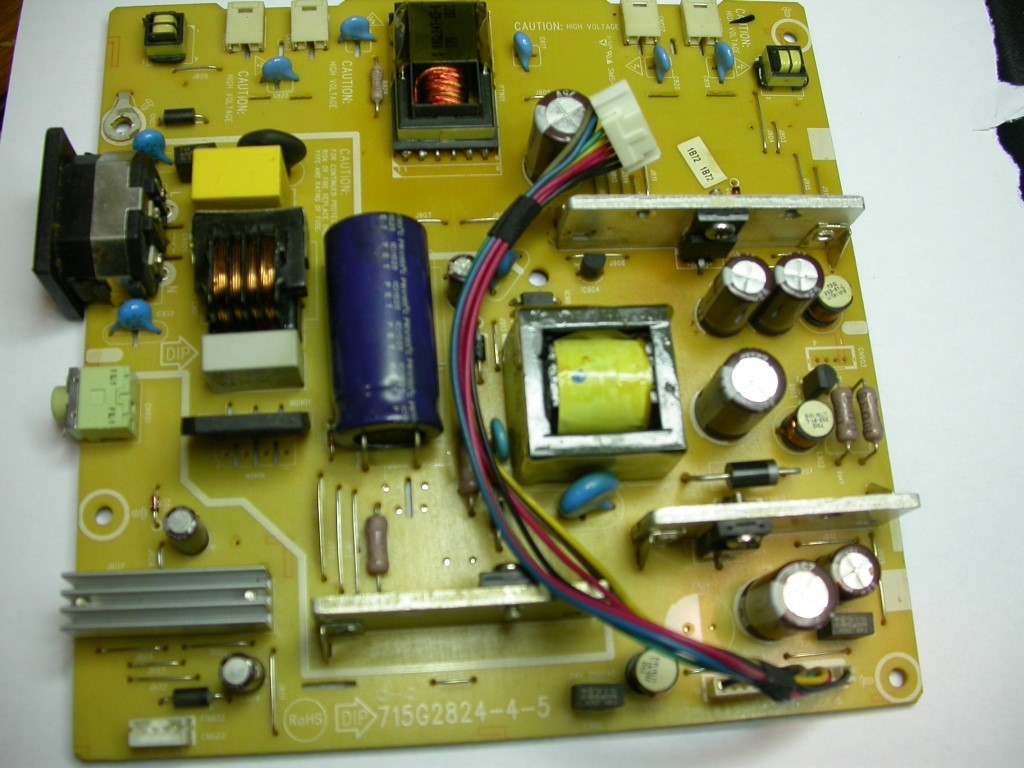

오류를 보이고 있는 LCD 모니터의 메인보드 입니다.

요즘은 통합형 메인보드가 많이 보이는 추세 입니다.

일명 립스보드라고 합니다.

사운드가 달려 있는 모니터 입니다.

24 인치 이고요

사실 수리할때 보니까..22인치 까지는 호완되는 대치품이 많은데.

24 인치 이상 넘어가니까..대용품 부품도..쉽게 구하기가 어렵더군요

더군다나, 중소기업, 이름없는 제품들은요

그럴때에는 좀 난감 하겠죠..

그러나 LCD 모니터의 원리를 조금 생각해보면..

개조나 변형, 또는 대용품으로 변형 사용이 가능 합니다.

앞면도 멀쩡하게 외관이 보이고요

통합형 LCD 모니터의 뒷면 입니다.

뒷면 역시 멀쩡하게 보입니다..

그러나..어느 부분이 작동을 하지 않습니다.

모니터에 불을 켜주어야 하는데..그 부분이 되지 않습니다.

고장 증상으로 보아서 영상 처리 보드인 ad 보드에서 영상 처리는

잘 되는데..모니터가 검게 꺼져 있다면.. 이것은

모니터에 불을 켜주라는 신호가 못 나간다고 볼수 있습니다.

모티터의 작은 형광등인 백라이트에 전언을 넣어주라고 신호가 들어가야

고주파 트랜서에서 특고압 방전을 시켜주는데..

그것이 않된다고 보는거죠

바로 그런 역활을 하는 전자부품이나, 반도체 칩에 이상이 있다고 보는거죠

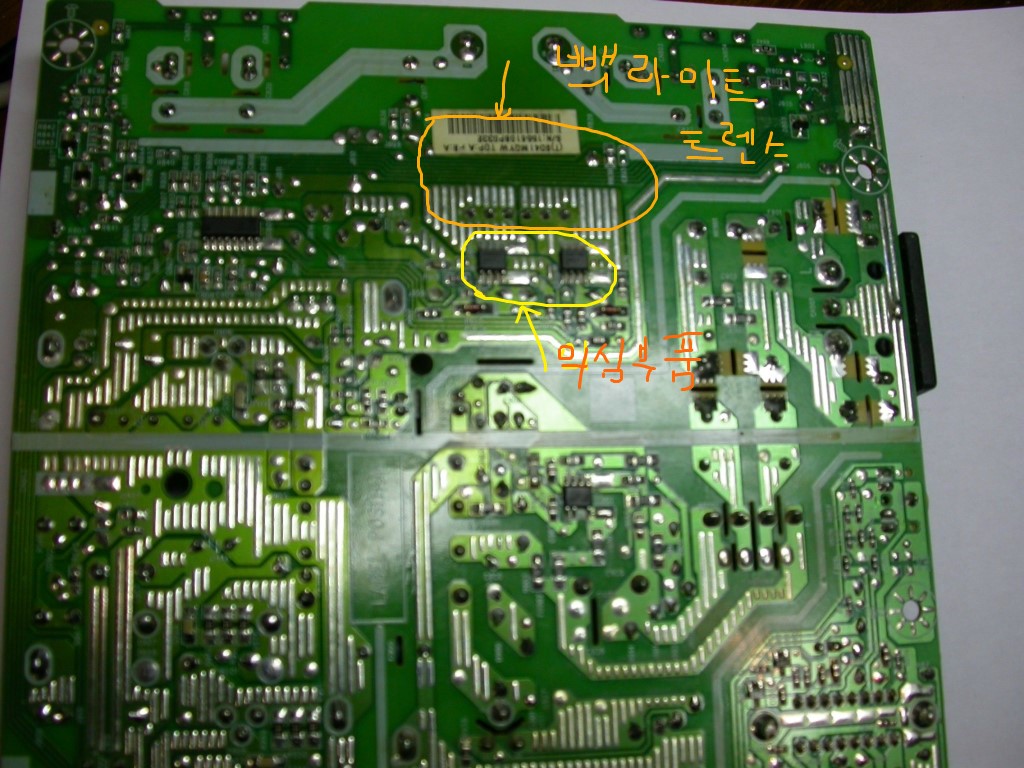

lcd 모니터 메이보드를 뒤집어보면..위에 그림에 표시한

고압트랜스 주변에..전압이나, 전류 제어하는 칩이 가가이에 있습니다.

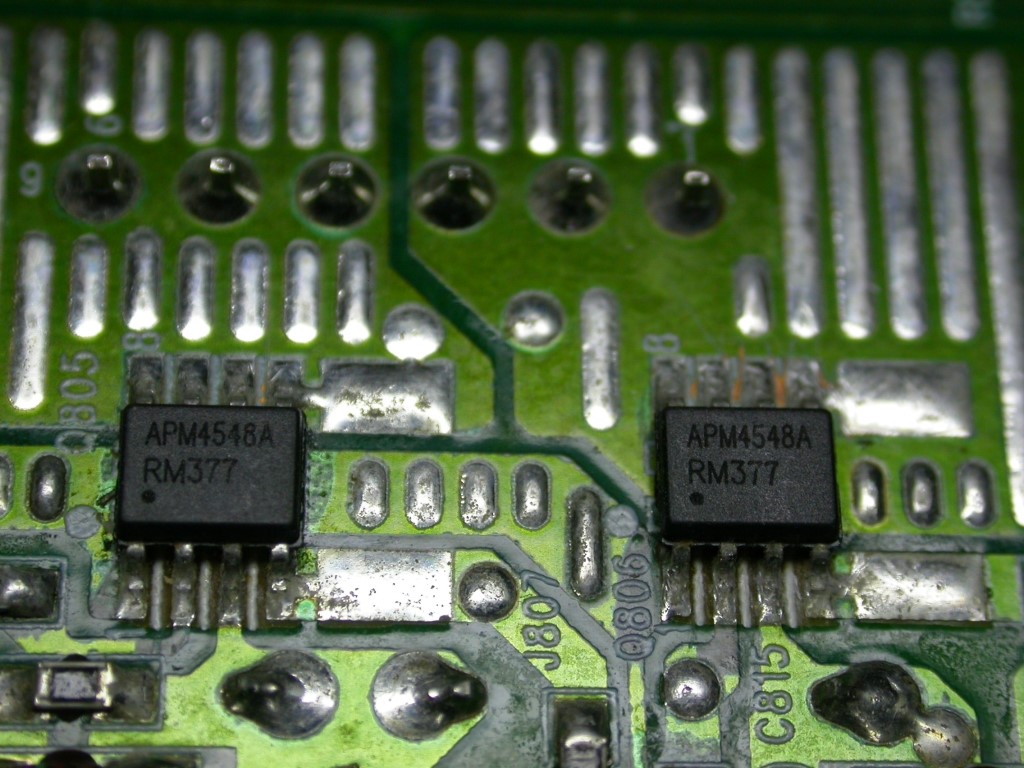

APM 4548 A RM 377 이라고 나오고 있습니다.

인터넷에 찾아ㅂ니 FET 라고 나오고 있습니다.

그럼 FET 는 어떤 역활을 하는지를 또 인터넷으로 찾아봅니다

찾아보면 대충. 전압을 높여주기 위한 소자라고 나옵니다.

그렇겠죠..백라이트에 고압을 걸어주어야 방전이 되어서 불이 들어오니까요

아무래도..이놈이 의심이 가는 거죠

pwm ( Pulse Width Modulation "펄스 폭 변조") 에서 어떤 신호를 받아서. fet 가

직류를 교류로 바꾸어 줍니다. 그럼 이 바꾸어진 교류는 고압 트랜서로 보내서 다시 원하는 대로

승압을 시키고 거기서 나온 승압된 교류를 다이오드라고 하는 정류 소자로..다시 직류화

만들어 사용하면..승압된 직류가 발생 되겠죠

그러니까 fet 는 승압과 동시에 직류-교류-직류로 바꾸어주는 스위칭 역활도 하는것을

알수 있습니다..

맞나 모르겠네..

전문 수리 기사님들이 보면 아무것도 아닐뎉데//

어째던 그래서 고압 트랜서 옆에있는 fet의 양부를 체크해서.

진짜로 fet 가 손상되었는지 되었는지를 판단해야 하는데..그것은 잘 모르겠더군요

그래도.. 이 fet 가 의심이 가는게 확신이 가길래..

부품을 찾아보게 되었는데.. 없더군요

그래서 그 대용품은 어던게 있나 알아보나.. ao4620 FET 이라는게 있어서..

그것을 구매하게 되었습니다. 진짜 콩알 만하죠..

구한들 ..납땜이나..잘 할수 있으려나..

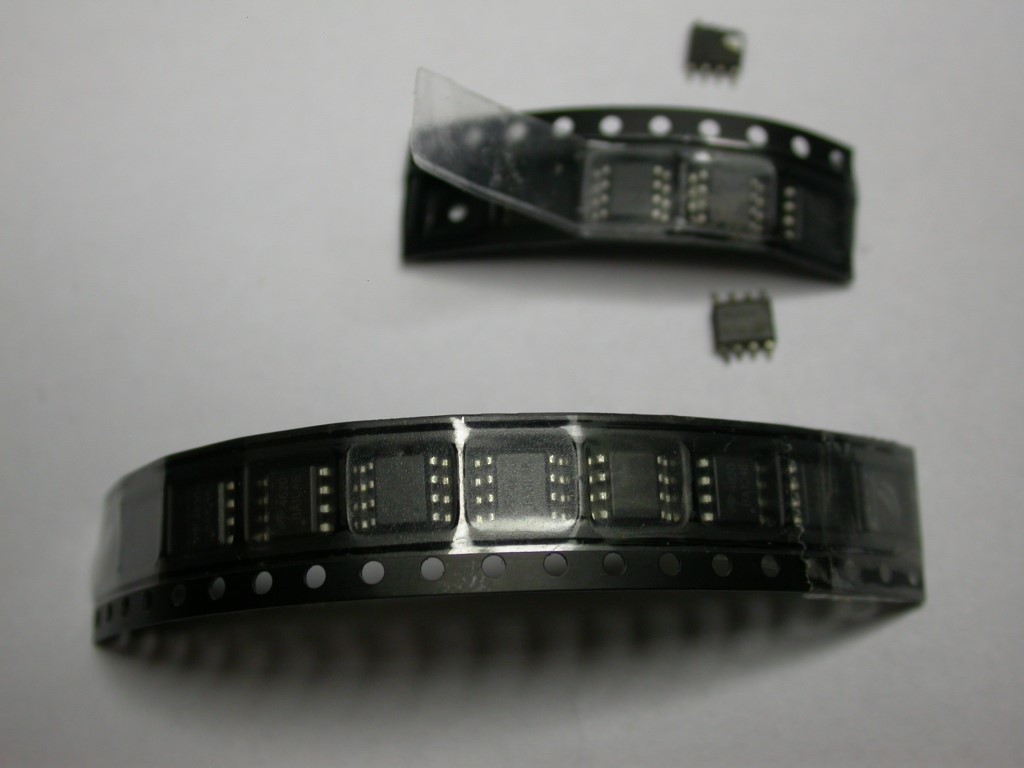

요거이 인터넷으로 구한 FET AO 4620 입니다..

15개 인데요..결국 3개는 해먹었고..간신히 납땜을 성공 시겼습니다.

납땜 진짜 못하겠더군요.. 초보자는.

진짜 다리많이 달린 IC 납땜 하시는 분들 보면..기능 존중하게 되네요

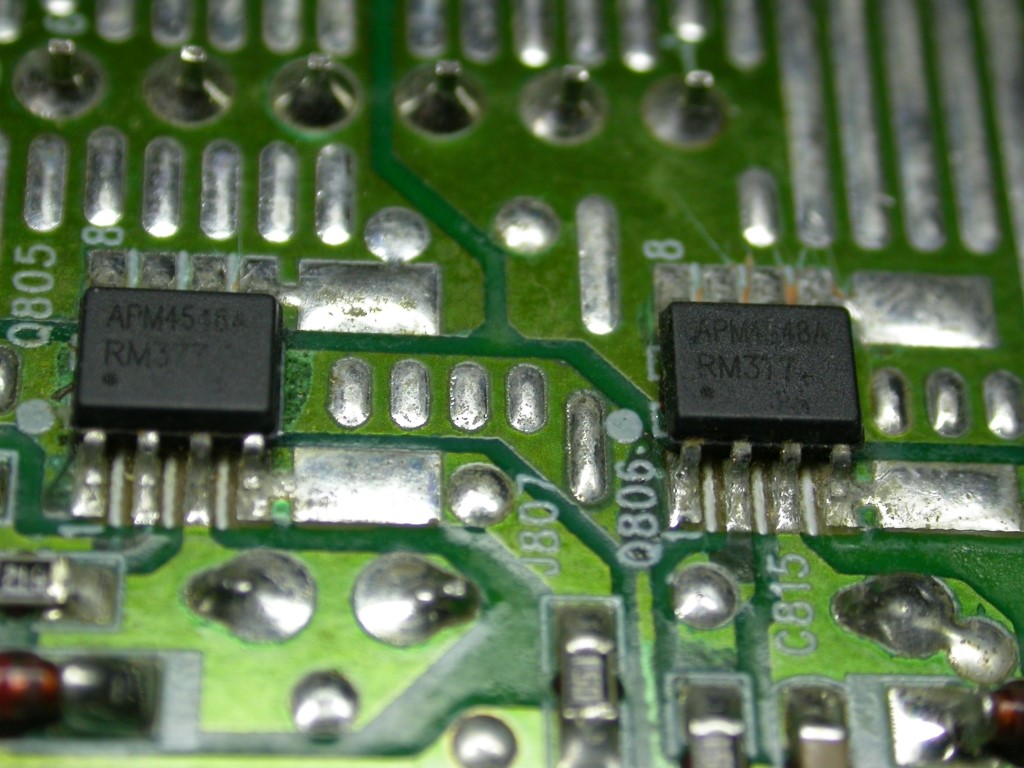

고장의심 FET APM 4546A/B 떼어내고..

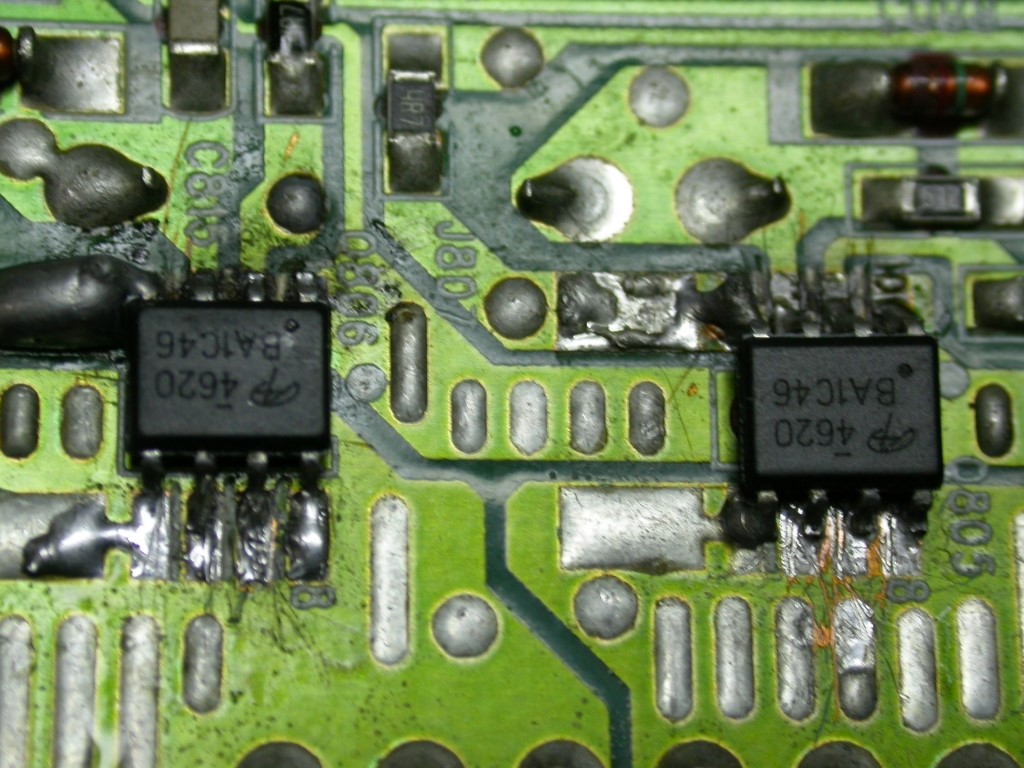

새로운 AO 4620 설치한 모습 입니다..

새로 남땜한 모습 입니다.. 우습죠..붙었는지..안 붙었는지..알수 없을 정도로..

이제 이렇게 LCD 모니터의 메인보드 FET 를 교체를 해보았으니..

AD 보드와 백라이트를 연결하고, 패널을 연결하고 전원을 넣으니..

화면이..잘 나옵니다... 와...이 기쁨.. 감동적 입니다.

그러나.. 이렇게 까지 스타디를 하면서..공부를 하면서..수리를 하는데에는.

갠적으로 너무 많은 시간과.. 효율이 떨어져 이런 수리는 전문가 분에게 맞기는것이

가격과 효율면에서 좋다고 생각이 됩니다.

그래서 운영자는 다시 대용품을 찾기로 했습니다.

립스보드 메인보드에 적혀있는 내용을 보드명을 보니..

MQWR 715G22824-4-5 라고 적혀있더군요

요즘은 일본야후나, 일본 옥션, 중국 옥션, 미국 옥션에서

기다리면 대체품을 구할수가 있습니다,

구한 대체품은..아쉽게또 똑 같은것이 아닌..

사운트 칩이 달려있지 않는것인데..

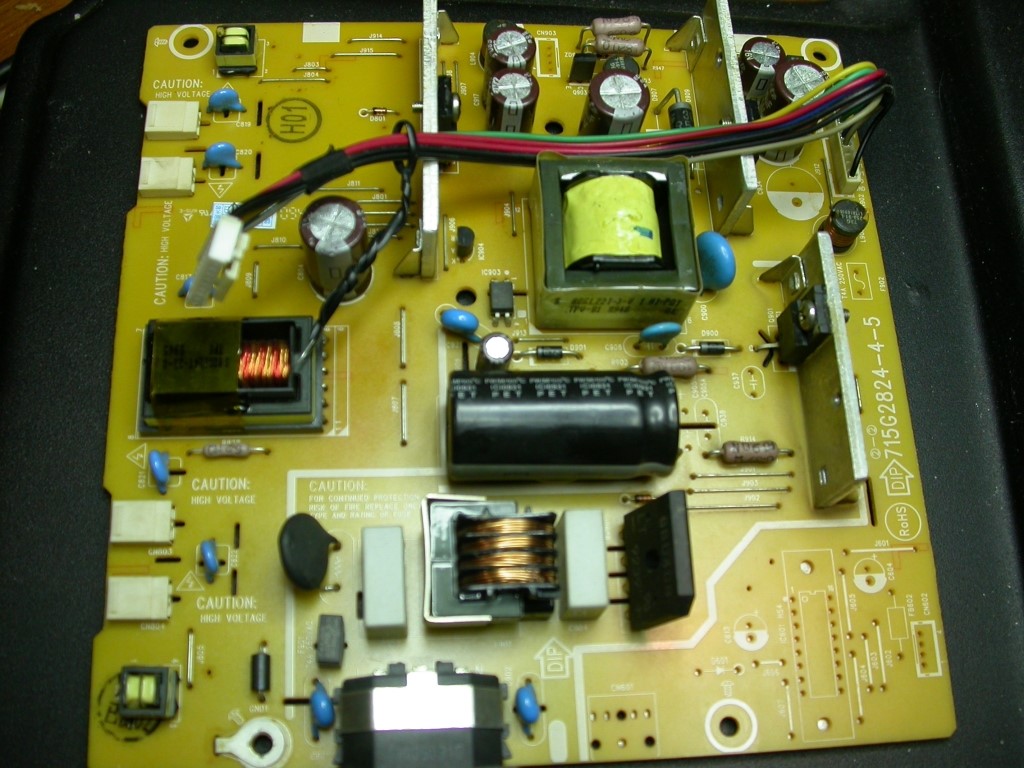

대체품으로 구한..립스보드이다.

사운드 칩이 달려 있지 않은데..

과연 어떤 결과가 나올지..

일단 같은 AD 보드에 달아보았는데...

처음엔 잘 나오다가..역시 같은 현상이 난다..

부품이 노화된것일까 ,AD 보드가 문제인가 ?

아마도..작업중에,,쇼트를 시키지 않았나 생각도 해보고..

FET 를 손상 시킬수 있는 요인이 어떤것들이 있는지를

또다시 공부를 해보아야 겠고,

이번에는 대용품에, 립스보드 키트를 이용한 방법으로

개조해서 수리를 완료 하는 과정을 다음 후기에 적어 보도록 하겠습니다.

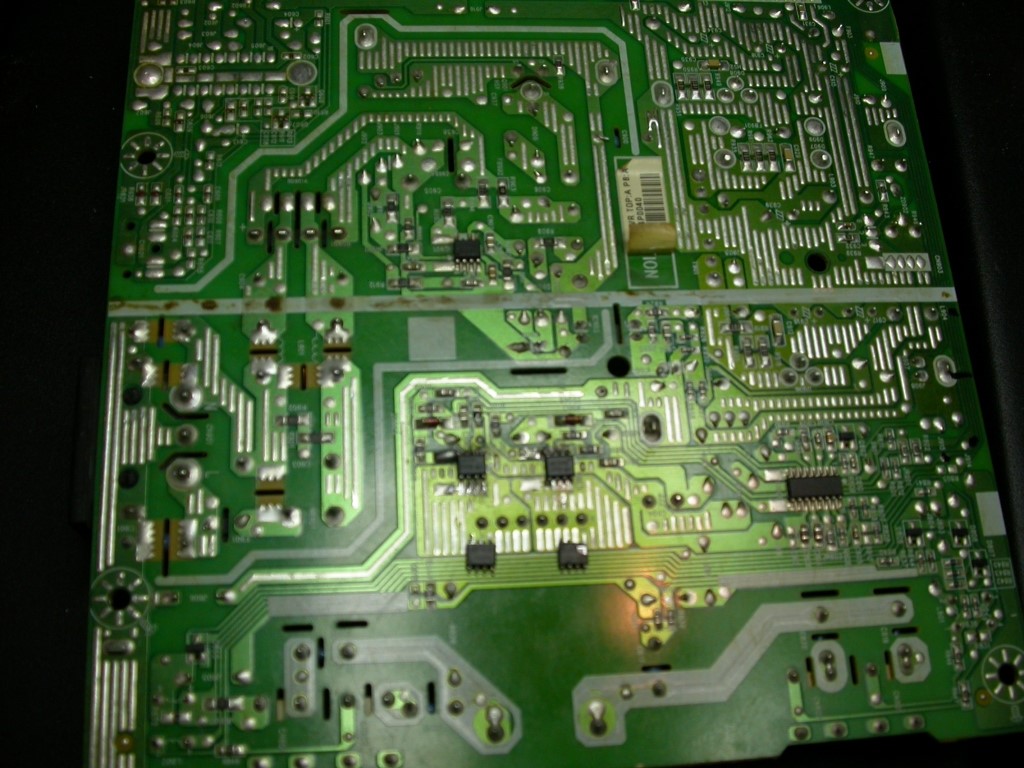

LCD 모니터의 메인보드인 인버터와 파워 가 결합된 립스보드 입니다

립스보드에서 인버터로 공급해줄수 있는 SMPS 만 살아있다면.

선을 찾아서 인버터 구동소스와, 인버터 ON.OFF 신호를

직결이 되도록 인버터 만을 구매후, 수리를 한료 할수도 있을것 입니다.

즉 립스보드에서 고장 인버터 부위를 사용치 않고..별도 인버터를 이용해서 개조하는

후기는 다음에 적어보도록 하겠습니다.
